অটোমেশন টেস্টিং SMPS PSU চেক সফটওয়্যার V4.1 পাওয়ার টেস্টিং জন্য

পাওয়ার অটোমেশন টেস্টিং সফটওয়্যার/ উৎপাদন ক্ষমতা বাড়াতে একাধিক এবং গ্রুপযুক্ত পাওয়ার সাপ্লাই পরীক্ষা করতে পারে

পাওয়ার অটোমেটেড টেস্ট সফটওয়্যার V4.1 মূলত টপ-স্মার্ট মডুলার পাওয়ার টেস্টিং সিস্টেমের জন্য ডিজাইন করা হয়েছেঃ

1.এনার্জি স্টার (ENERGY STAR) এবং আইইসি ৬২৩০১ পরিমাপের প্রয়োজনীয়তা পূরণ করে।

2পরীক্ষার সময় সমান্তরাল বারকোড স্ক্যান করে, পরীক্ষার গতি ব্যাপকভাবে উন্নত করে।

3.এটি একাধিক একক গ্রুপের আউটপুট পাওয়ার সাপ্লাইগুলির একযোগে পরীক্ষা সমর্থন করে, উৎপাদন লাইন ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।

4. সহজীকৃত চীনা, ঐতিহ্যবাহী চীনা এবং ইংরেজি সংস্করণ সহ একটি ব্যবহারকারী বান্ধব ইন্টারফেস যা শিখতে সহজ সমর্থন করে।

5GPIB, RS-232, USB ইত্যাদি ইন্টারফেসের সাথে যে কোনও ডিভাইস যুক্ত করতে সহায়তা করে।

6. শক্তিশালী রিপোর্ট বিশ্লেষণ ক্ষমতা.

7.সম্পূর্ণ তথ্য ব্যবস্থাপনা ফাংশন।

8.এক্সেল সরাসরি আউটপুট তৈরি করতে পারে.

9.বিভিন্ন গ্রাফিক জেনারেশন ফাংশন.

10.ম্যানুফ্যাকচারিং ইনফরমেশন সিস্টেম (শপফ্লোর) ইন্টারফেস সমর্থন করে।

প্রধান পরীক্ষার কার্যকরকরণ ইন্টারফেসের বর্ণনাঃ

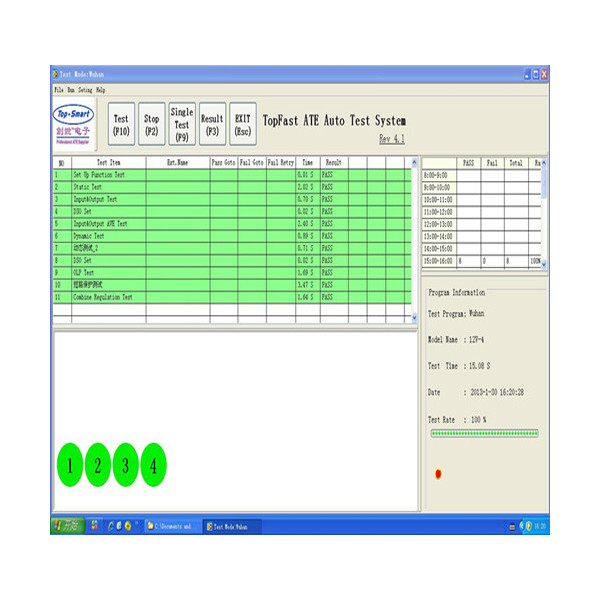

TopSmart1100 পাওয়ার টেস্টিং সিস্টেম সফটওয়্যারের প্রধান স্ক্রিনে টেস্ট বোতাম টিপলে তাৎক্ষণিকভাবে এক্সিকিউশন কন্ট্রোল প্রোগ্রাম শুরু হবে।এই প্রোগ্রামটি "এইচ / ডাব্লু কনফিগ" প্রোগ্রামে সেট করা সমস্ত ডিভাইসের প্রারম্ভিকীকরণ শুরু এবং নিচের বাম পরীক্ষা প্রক্রিয়া প্রদর্শন এলাকায় প্রারম্ভিকীকরণের ফলাফল প্রদর্শন করা হবেনিম্নলিখিত চিত্রটি এক্সিকিউশন কন্ট্রোল প্রোগ্রামের প্রধান স্ক্রিন দেখায়ঃ এক্সিকিউশন কন্ট্রোল প্রোগ্রামের প্রধান স্ক্রিনটি চারটি অংশে বিভক্ত, যা ঘড়ির কাঁটার বিপরীতে নিম্নরূপ সাজানো হয়েছেঃডাইরেক্ট পাস রেট প্রদর্শন এলাকা, প্রোগ্রাম ডিসপ্লে এরিয়া, প্রসেস ডিসপ্লে এরিয়া এবং টেস্ট কন্টেন্ট ডিসপ্লে এরিয়া।

ডাইরেক্ট পাস রেট প্রদর্শন এলাকাঃ

এই ক্ষেত্রটি পরীক্ষার প্রক্রিয়াতে ব্যবহারকারীর দ্বারা সংজ্ঞায়িত সময়ের মধ্যে পাস পরিমাণ, ব্যর্থ পরিমাণ এবং সরাসরি পাস হার প্রদর্শন করে (সময়কালটি ব্যবহারকারী দ্বারা সেট করা হয়) ।

প্রোগ্রাম প্রদর্শন এলাকাঃ

■ পরীক্ষার প্রোগ্রাম

■ মডেল নাম

■ পরীক্ষার সময়

■ তারিখ

■ পরীক্ষার হার

প্রক্রিয়া প্রদর্শন এলাকাঃ

এই এলাকাটি বর্তমান অবস্থা প্রদর্শন করে, যার মধ্যে চলছে প্রারম্ভিকীকরণ, চলছে পরীক্ষা, এবং পরীক্ষার ফলাফল প্রদর্শন। আপনি এই স্ক্রিনটি ব্যবহার করে বর্তমান পরিস্থিতি বুঝতে পারেন।

প্রোগ্রাম প্রদর্শন এলাকাঃ

শুরু করা পরীক্ষার প্রোগ্রামের প্রতিটি পরীক্ষার আইটেম এই এলাকার টেবিলে প্রদর্শিত হয়। যদি একটি কলাম কার্যকর করা হচ্ছে, এটি একটি গাঢ় রঙের সাথে নির্দেশিত হবে।একক ধাপের ফলাফলগুলি PASS এর জন্য সবুজ এবং FAIL এর জন্য লাল রঙে দেখানো হয়েছে.

পরীক্ষার তথ্য প্রদর্শনের ক্ষেত্রঃ

পরীক্ষার প্রক্রিয়া চলাকালীন, পরীক্ষার ডেটা উইন্ডোর নীচের বাম কোণে রিয়েল টাইমে প্রদর্শিত হবে। প্রদর্শনটিতে পরীক্ষার আইটেমের নাম, পরীক্ষার স্পেসিফিকেশন (উপরের এবং নীচের সীমা),পরীক্ষার তথ্য, এবং একক ধাপে পণ্য পরীক্ষার ফলাফল।

অনলাইন যন্ত্র নিয়ন্ত্রণঃ

যখন আপনি প্রধান স্ক্রিন থেকে On_Line Control বিকল্পটি নির্বাচন করবেন, তখন নিম্নলিখিত উইন্ডোটি প্রদর্শিত হবে। এই বৈশিষ্ট্যটি পরীক্ষার প্রকৌশলীদের পরিদর্শন, মেরামত,এবং যন্ত্র সংযোগ সামঞ্জস্য, সরঞ্জাম তারের, এবং ফিক্সচার.
